一、基本功能

       可设置与加工、操作有关的各个控制参数，使加工效果达到优良状态。

       手动操作：可实现高、低速手动、点动、回程序零、回机械零等操作。

       程序管理：可对当前加工程序进行输入、修改、保存等。

       自动加工：可实现单段/连续、空运行、暂停等功能。

       示教编程：可使用示教编程或选择示教

       外部手动：可定义多种外部手动功能

       自由选择输入功能：使有限输入口可实现各种用户需求

       指令丰富：17-20条多功能指令，能满足您的各种功能需要

           　子程序：子程序调用，可嵌套多达8层

           　中断：由外部信号中断当前的运动，并转入中断处理

           　随动(两轴及以上)：各轴运动的过程中，随动轴可根据输入点的状态运动

           　测位停：遇输入点有效后中止当前程序行的执行

           　计数器：可加一、减一、设置、跳转

二、硬件资源

       高性能、高速度32位CPU

       液晶显示器(分辨率:192×64)

       专用运动控制芯片(信号输出为:5V TTL)

       输入/输出(24路光电隔离24V输入，10路光电隔离24V输出)

       用户加工程序存储器(可存储48个程序)

       大程序行数420行

       薄膜按键阵列(28键)

三、技术指标

       小数据单位               0.001mm

       大数据尺寸              ±9999.999mm

       快速点位运动限速       8000mm/min (脉冲当量为0.001毫米时)

       高加工速度限速       8000mm/min (脉冲当量为0.001毫米时)

       高脉冲输出频率       150KHz

       控制轴数                     4-6轴(X,Y,Z,A,B,C)

       联动轴数                     直线4-6轴(X,Y,Z,A,B,C)，圆弧2轴(X,Y)

       电子齿轮                     分子(n):1-65535,分母(m):1-65535

四、分类

       JC220-4四轴运动控制器

       JC220-5五轴运动控制器

       JC220-6六轴运动控制器

       JC221-4四轴运动控制器(+中断功能)

       JC221-5五轴运动控制器(+中断功能)

       JC221-6六轴运动控制器(+中断功能)

       JC222-4四轴运动控制器(+中断功能+圆弧角度跟踪)

       JC222-5五轴运动控制器(+中断功能+圆弧角度跟踪)

       JC222-6六轴运动控制器(+中断功能+圆弧角度跟踪)

       JC223-4四轴运动控制器(+中断功能+圆弧角度+螺旋线)

       JC223-5五轴运动控制器(+中断功能+圆弧角度+螺旋线)

       JC223-6六轴运动控制器(+中断功能+圆弧角度+螺旋线)

五、安装尺寸

       外形尺寸：长172，高94，厚30，前面板厚5

       嵌入孔尺寸：长163，高85

六、说明

       按键分为硅胶按键和薄膜按键，请提前说明(单价同)

       上述各类产品外观及接线定义相同

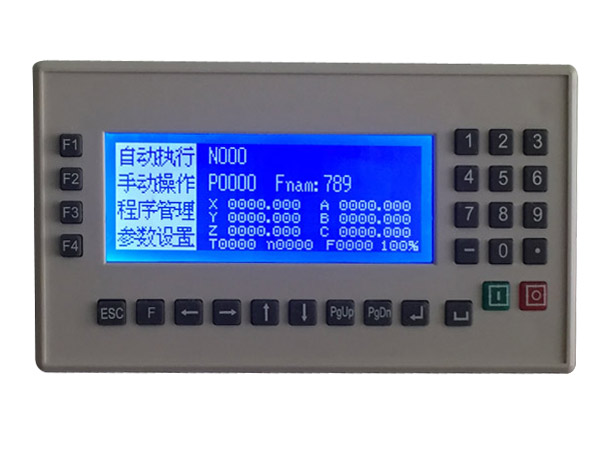

       详细说明书(PDF)可从资料下载处下载(说明书以六轴为准)JC220-6运动控制器
