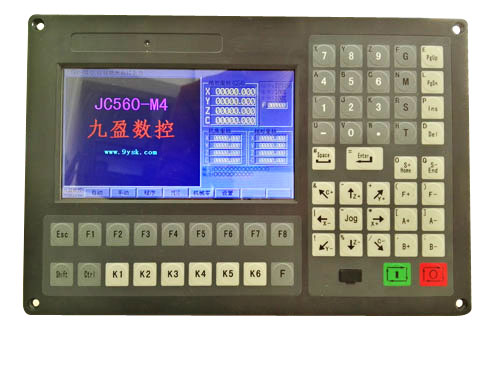

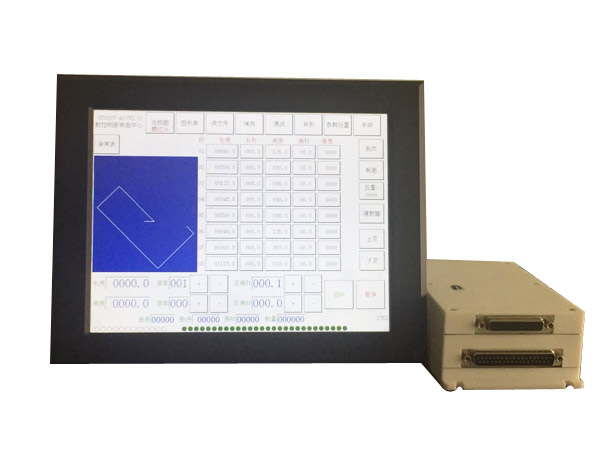

本控制系统是适用于钻床控制的四轴数控系统,选用高性能32位工业级CPU,专用插补控制器,配备800×480彩色液晶显示器,全封闭触摸式操作键盘,驱动装置可采用细分步进电机或交流伺服电机,配有24V机床电器控制接口。该系统具有功能强、可靠性高、精度高、噪音小、操作方便、体积小、重量轻等特点。
本系统可控制四个坐标轴:直线轴X、直线轴Y、直线轴Z和一个绕Z轴旋转的C轴,可实现四个坐标轴线性联动、三个直线坐标轴的任意两轴的圆弧联动,可完成各种钻、铰、攻丝孔的加工;支持多种G代码,M代码;支持主轴控制的S指令;具备多种固定循环和钻孔循环;具有输入/输出点设定功能。
参数设置:可设置与加工、操作有关的各个控制参数,使加工效果达到优良状态。
I/O指定:对于系统的输入/输出可以任意指定输入/输出点。
系统自检:检查I/O状态,按键测试。
手动操作:可实现高、低速手动、点动、MDI、回程序零、回机械零等操作。
程序编辑:可对当前程序进行修改,调入已有加工程序,程序的存储与删除。
自动加工:可实现空运行、单段/连续、跳段、计划暂停、机床锁定等功能。
暂停处理:可实现暂停后的运动、返回、平移、继续等功能。
手轮操控:在手动状态下可用手轮任意操作各轴的运动。
固定循环:支持多种固定循环和钻孔循环。
任意段加工:支持程序从任意位置开始加工。
状态显示:显示加工、操作过程中的输入信息和操作状态。
多种坐标显示:机床坐标、工件坐标系坐标、当前剩余增量显示。
图形轨迹显示:当前加工过程中的刀具中心轨迹显示。
刀具补偿:刀具半径补偿和长度补偿。
程序上传与下载:系统自带的U盘接口,可实现用户区与U盘的加工程序互传。
输入/输出接口(38路光电隔离输入,24路光电隔离输出)
手脉操控接口,可支持三轴(X,Y,Z)选择和×1、×10、×100选择
支持伺服报警和伺服Z脉冲作为机械零点
支持伺服主轴的位置控制
支持运动倍率和主轴倍率操作
用户零件程序存储器(32个程序,每个程序大64000字节)
摸式薄膜按键
U盘接口
每个文件大段数 <64K字节(与每行实际长度有关)
大用户程序容量 2/6M
