一、基本功能
可设置与加工、操作有关的各个控制参数,使加工效果达到良好状态。
手动操作:可实现高、低速手动、点动、回程序零、回机械零等操作功能。
程序管理:可对当前加工程序完成输入、修改、保存等功能。
自动加工:可实现单段/连续、空运行、暂停等功能。
示教编程:可使用示教编程或选择示教。
外部手动:可定义多种外部手动功能。
自由选择输入功能:使有限的输入口实现各种用户需求
指令丰富:20-23条多功能指令,能满足您的各种功能的需要:
子程序:子程序调用,可嵌套多达8层
中断:由外部信号中断当前的运动,并转入中断处理
随动(两轴及以上):在各轴运动的过程中,随动轴可根据输入点的状态跟随运动
测位停:遇输入点有效后中止当前程序行的执行
计数器:可加一、减一、设置、跳转的功能
二、硬件资源
高性能、高速度32位CPU

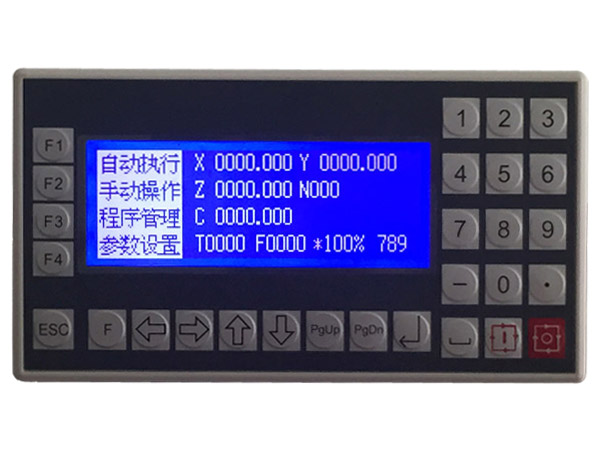

液晶显示器(分辨率:192×64)
专用运动控制芯片(信号输出为:5V TTL)
输入/输出(10路光电隔离24V输入,10路光电隔离24V输出)
用户加工程序存储器(可存储48个程序)
大程序行数420行
薄膜按键阵列(28键)
三、技术指标
小数据单位 0.001mm
大数据尺寸 ±9999.999mm
快速点位运动限速 8000mm/min (脉冲当量为0.001毫米时)
高加工速度限速 8000mm/min (脉冲当量为0.001毫米时)
高脉冲输出频率 150KHz
控制轴数 1-4轴(X,Y,Z,C)
联动轴数 直线1-4轴(X,Y,Z,C),圆弧2轴(X,Y)
电子齿轮 分子(n):1-65535,分母(m):1-65535
四、分类
JC130-1单轴运动控制器
JC130-2双轴运动控制器
JC130-2T双轴车床运动控制器
JC130-3三轴运动控制器
JC130-4四轴运动控制器
JC131-4四轴运动控制器(附加圆弧角度跟踪功能)
JC132-4四轴运动控制器(附加圆弧角度及螺旋线功能)
五、安装尺寸
外形尺寸:长172,高94,厚30,前面板厚5
嵌入孔尺寸:长163,高85
六、说明
按键分为硅胶按键和薄膜按键,请提前说明(单价同)
上述各类产品外观及接线定义相同
详细说明书(PDF)可从资料下载处下载(说明书以四轴为准)JC130-4运动控制器
