JC560系列多轴运动控制器
添加时间:2015-8-21 11:27:11    文章来源:廊坊市九盈数控技术有限公司

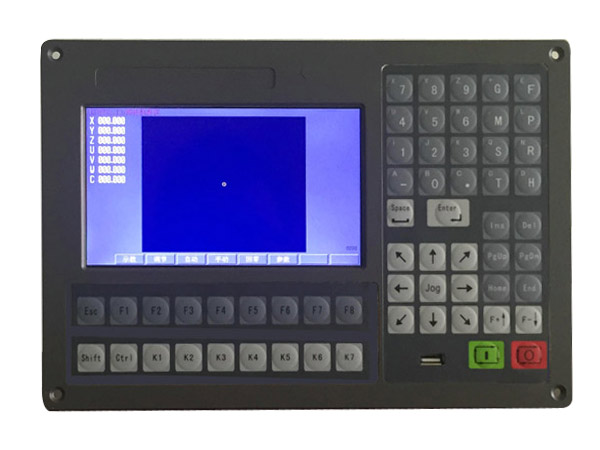

JC560系列多轴运动控制器

一、基本功能

       参数设置:可设置与加工、操作有关的各个控制参数,使加工效果达到最佳状态。

       手动操作:可实现高、低速手动、点动、回程序零、回机械零手脉等操作。

       程序管理:可对当前加工程序进行修改、保存,可对U(数据,文本,GM代码)进行操作。

       自动加工:可实现单段/连续、空运行、暂停等功能。

       示教编程:可使用示教编程或选择示教

       外部手动:可定义多种外部手动功能,以方便使用

       自由选择输入功能:使有限的输入口,实现各种用户需求

       特殊的抗干扰处理:各输入点均进行特殊防干扰处理

       指令丰富:18-20条多功能指令,能满足您的各种功能需要

              圆弧插补:具有多种编程方式、三个平面的插补,A轴角度跟随、Z轴螺旋线

              子程序:子程序调用,最多可嵌套8

              中断:由外部信号中断当前的运行转入中断处理

              随动:各轴运动的过程中,随动轴可根据输入点的状态独立运动

              测位停:遇输入点有效后中止当前程序行的执行

              计数器:可加一、减一、设置、跳转。最大可达10个计数器

              钻孔循环:可设定任意轴进行钻孔循环

              扩展子功能:增强、扩展的指令功能,为后续版本扩充功能用

              **附加功能:可设置几个单轴独立运行的单轴子功能。

              **特殊功能:可设置几个单轴独立运行的单轴子系统。

              运动变量:用于增量运动的变量(每轴一个),可实现特殊的数据变化

              坐标变量:位置记忆的变量(每轴一个),可实现位置的恢复

              数据变量:可方便编程,且可转化为数据管理方式

       逻辑变量:有30个逻辑变量,用于复杂的逻辑运算

       逻辑处理:可实现等于、触发、三与、三或、异或、跳转、延时等逻辑功能

二、硬件资源

       高性能、高速度32CPU

       液晶显示器(分辨率:800×480)

       专用运动控制芯片(信号输出为:5V TTL),8路差分,备用10路非差分(非标配)

       输入/输出(24/38路光电隔离24V输入,24路光电隔离24V输出)

       光电隔离模拟量6(0-10V)输出

       用户加工程序存储器(可存储15个程序),最大程序行数2730

       U盘接口,薄膜按键阵列(59)

三、技术指标

       最小数据单位              0.001mm

       最大数据尺寸              ±9999.999mm

       快速点位运动限速       8000mm/min (脉冲当量为0.001毫米时)

       最高加工速度限速       8000mm/min (脉冲当量为0.001毫米时)

       最高脉冲输出频率       150KHz

       控制轴数                     2-8(X,Y,Z,A,B,C,U,V)

       联动轴数                     直线2-8(X,Y,Z,A,B,C,U,V),圆弧(X,Y,Z任意两轴)

       电子齿轮                     分子(n):1-65535,分母(m):1-65535

四、分类

       JC560-2二轴运动控制器

       JC560-3三轴运动控制器

       JC560-4四轴运动控制器

       JC560-5五轴运动控制器

       JC560-6六轴运动控制器

       JC560-7七轴运动控制器

       JC560-8八轴运动控制器

       JC561-2二轴运动控制器(+附加功能)

       JC561-3三轴运动控制器(+附加功能)

       JC561-4四轴运动控制器(+附加功能)

       JC561-5五轴运动控制器(+附加功能)

       JC561-6六轴运动控制器(+附加功能)

       JC561-7七轴运动控制器(+附加功能)

       JC561-8八轴运动控制器(+附加功能)

       JC562-2二轴运动控制器(+附加功能+特殊功能)

       JC562-3三轴运动控制器(+附加功能+特殊功能)

       JC562-4四轴运动控制器(+附加功能+特殊功能)

       JC562-5五轴运动控制器(+附加功能+特殊功能)

       JC562-6六轴运动控制器(+附加功能+特殊功能)

       JC562-7七轴运动控制器(+附加功能+特殊功能)

       JC562-8八轴运动控制器(+附加功能+特殊功能)

       注:可另购IO扩展板:可扩展48光隔输入+24光隔输出

           可定制专用数控系统(最大联动轴数20)

五、按装尺寸

       外形尺寸:长:194毫米,高:226毫米,深度:50毫米,边沿厚度:4.5毫米

       嵌入孔尺寸:长:172毫米,高:214毫米

       安装孔尺寸:长:180毫米,高:213毫米,螺钉M4

六、说明

       上述各类产品外观及接线定义相同,注意最大轴数应满足您的需求

       附加功能和特殊功能占用系统的轴数,即总和为系统的最大轴数

       详细说明书(PDF)可从资料下载处下载(说明书以八轴为准)JC560-N多轴运动控制器
